Утилізація тепла відпрацьованих газів на ТЕЦ за допомогою рекуператорів «повітря-повітря»

Нижче наведено детальний аналіз технології, принципу роботи обладнання та економічного ефекту від впровадження систем рекуперації «повітря-повітря» на великих енергетичних об’єктах.

Принцип роботи та схема процесу: У класичному циклі ТЕЦ паливо згорає в топці котла, виділяючи високотемпературні димові гази. Після проходження через пароперегрівачі та економайзер ці гази все ще мають температуру близько 130–170 °C. Викидати цей обсяг тепла в атмосферу неефективно.

Технологія рекуперації «повітря-повітря» реалізується за допомогою теплообмінних апаратів, встановлених у хвостовій частині котла:

[Вихідні димові гази (~160 °C)] ──> [ Повітряпідігрівач ] ── > [ Очищення та димохід (~110 °C) ]

│

[ Холодне дуттєве повітря (~20 °C)] ────────────┴─────────────> [ Гаряче повітря у топку (~130 °C) ]

1. Забір повітря: Дутьові вентилятори забирають холодне атмосферне повітря.
2. Теплообмін: Повітря направляється в рекуператор, де рухається ізольовано від димових газів.
3. Нагрівання: Вихідні гази віддають своє тепло стінкам теплообмінника, які, у свою чергу, нагрівають вхідне повітря до 100–140 °C (і вище, залежно від типу котла).
4. Подача у топку: Підігріте повітря надходить у пальники.

Типи рекуператорів для великих ТЕЦ
На потужних теплоелектростанціях використовуються два основні типи повітряподогрівачів (ВПІ):

           1. Регенеративні обертові повітряподогрівачі (РВП)
           Це найпоширеніший тип обладнання на блокових ТЕЦ потужністю від 200 МВт і вище.

• Конструкція: Величезний ротор, заповнений щільно укладеними гофрованими металевими листами (набивкою).
• Принцип: Ротор повільно обертається, почергово проходячи через сектор димових газів (де набивка нагрівається) і сектор дуттєвого повітря (де набивка охолоджується, віддаючи тепло).
• Переваги: Компактність при величезній тепловій потужності, низький гідравлічний опір.
• Недоліки: Наявність перетікань (домішки димових газів потрапляють у чисте повітря через нещільності ущільнень)

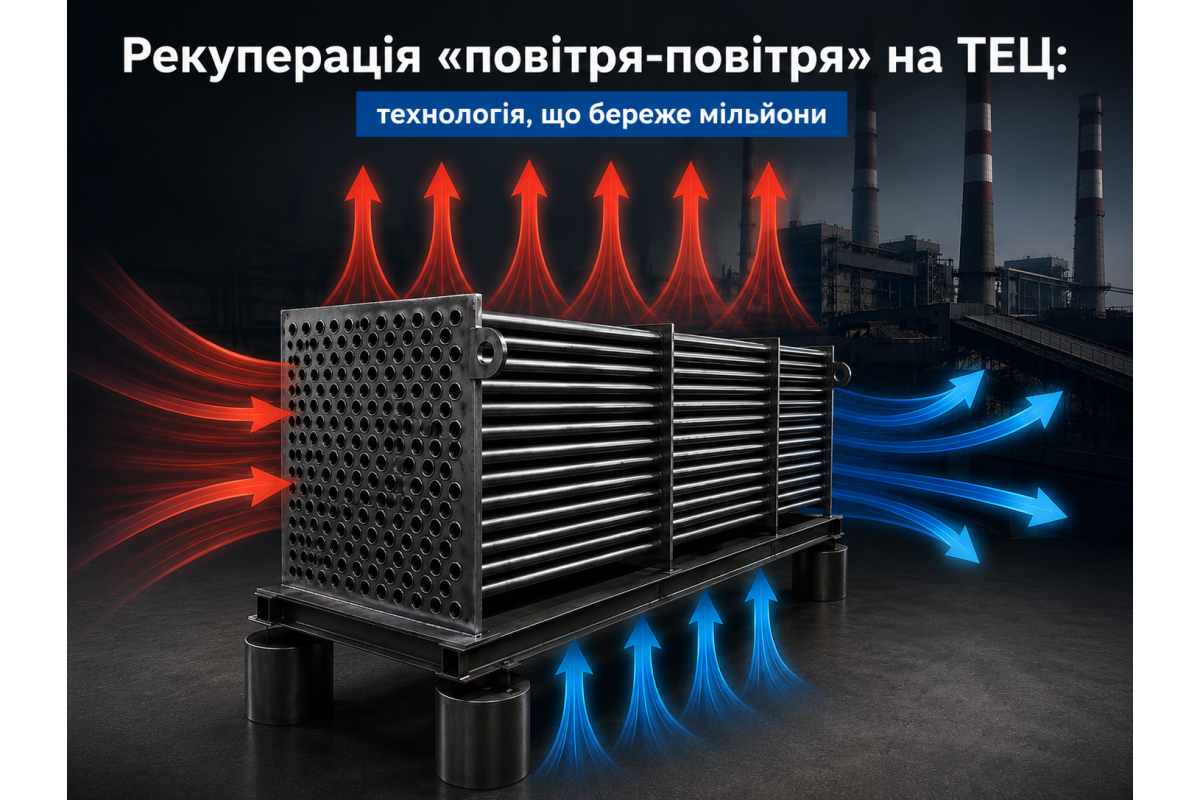

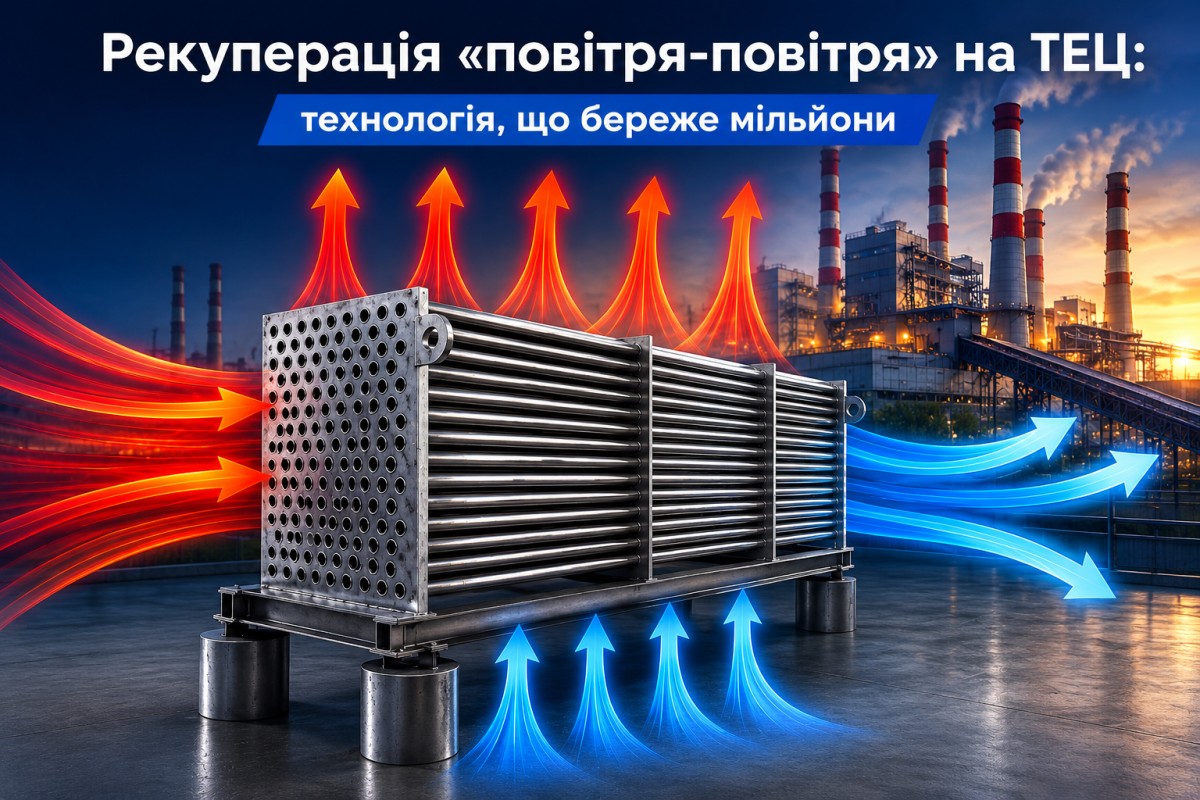

  2. Трубчасті повітропідігрівачі (ТПП)
  Відносяться до класичних рекуператорів із жорстким розділенням середовищ.

• Конструкція: Пучки сталевих трубок малого діаметра, укладені в кубічний корпус. Гази зазвичай рухаються всередині трубок, а повітря омиває їх зовні (або навпаки).
• Переваги: Повна герметичність, відсутність просочування димових газів у повітряний тракт, відсутність рухомих частин.
• Недоліки: Великі габарити, висока витрата металу, схильність до накопичення золи під час роботи на низькосортному вугіллі.

Технічні виклики та їхні рішення:
Рекуперація в умовах ТЕЦ пов’язана зі специфічними технологічними ризиками, що вимагають інженерного контролю:

1. Низькотемпературна сірчанокислотна корозія: Якщо температура стінок хвостових поверхонь опускається нижче точки роси димових газів (~110–130 °C для сірчистих палив), на металі конденсується сірчана кислота.
Рішення: Використання корозійно-стійких пакетів набивки на «холодному» кінці рекуператора, а також попередній підігрів повітря в калориферах у зимовий період.
2.Абразивний знос від летючої золи: Під час спалювання вугілля тверді частинки, що рухаються з високою швидкістю, стирають метал труб або набивки.
Рішення: Оптимізація аеродинаміки потоків, встановлення захисних манжет та застосування зносостійких сплавів.

Економічний та екологічний ефект:
Впровадження та модернізація систем підігріву повітря забезпечують ТЕЦ прямі конкурентні переваги:

• Економія палива: кожні 10–12 °C зниження температури відпрацьованих газів підвищують ККД котлоагрегату приблизно на 0,5 %. У масштабах великої ТЕІ це призводить до економії мільйонів кубометрів газу або тисяч тонн вугілля щомісяця.
• Стабілізація горіння: подача гарячого повітря покращує займання палива, знижує хімічне та механічне недогоряння, що особливо важливо під час роботи на вологому або високозольному вугіллі.
• Зменшення вуглецевого сліду: Зниження питомої витрати палива пропорційно зменшує викиди CO₂, \(NO_{x}\) та золи в атмосферу, знижуючи екологічні податки підприємства.



Висновок:
Рекуперація тепла за схемою «повітря-повітря» на великих ТЕЦ — це перевірена часом, але постійно вдосконалювана технологія. Сучасне матеріалознавство та цифрове моделювання газодинамічних процесів дають змогу створювати рекуператори з мінімальним опором і максимальним терміном експлуатації. Інвестиції в модернізацію повітропідігрівачів окупаються в короткі терміни за рахунок прямої економії первинного енергоресурсу, роблячи виробництво електроенергії більш стійким і рентабельним
