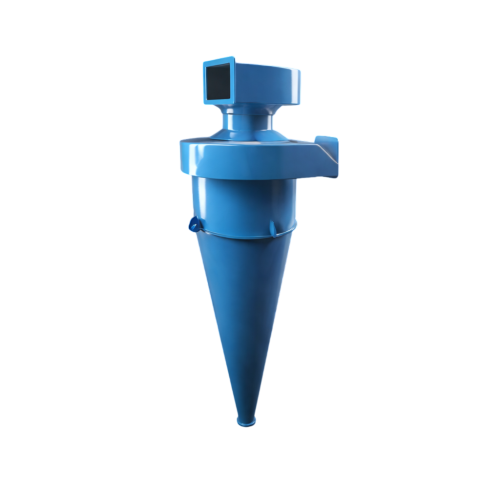

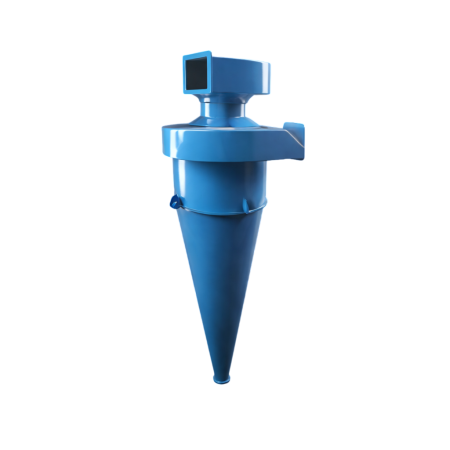

Промисловий циклон УЦМ-38-250

ПРИЗНАЧЕННЯ

Циклони УЦМ-38-250 призначені для уловлювання дрібнодисперсного пилу в системах пневмотранспорту та аспіраційних установках, наприклад, у розмольних та лушпильних відділеннях борошномельних та круп'яних заводів.

КОНСТРУКЦІЯ ЦИКЛОНІВ

Модернізований циклон УЦМ-38 відрізняється від УЦ-38 завихрювачем, який виконаний у спірально-гвинтовій формі, що дозволило збільшити продуктивність циклону, а також зменшити аеродинамічний опір.

ВИКОНАННЯ

Циклони можуть комплектуватися равликом на вихлопній трубі або парасолькою, що залежить від розташування вентилятора. При роботі циклону під тиском на ньому встановлюється парасолька, під розрядженням — равлик.

Циклони УЦМ-38 виготовляються діаметром 250 – 850 мм.

Ефективність циклонів УЦМ-38-250:

- дрібнодисперсний борошняний пил для групових циклонів - 99 - 99,5%;

- борошняний пил для одиночних циклонів - 98 - 99%;

Циклони виготовляються як правого, так і лівого виконання.
