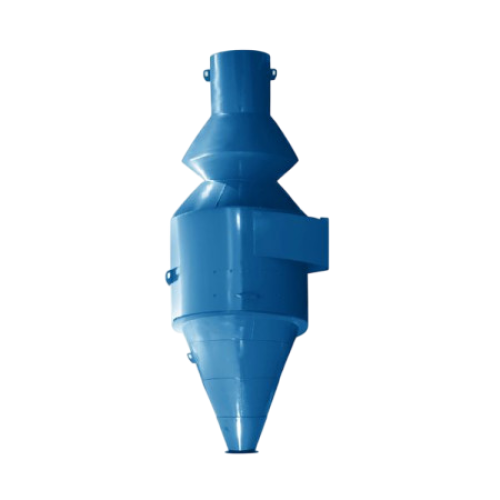

Промисловий циклон ОЕКДМ К-10

Циклони ОЭКДМ К-10

ПРИЗНАЧЕННЯ

Циклони ОЕКДМ-10 призначені для систем пневмотранспорту подрібненої деревини з вмістом пилу: тріска, дроблянка, кора, кручена стружка, сира стружка, сира тирса.

ВИКОНАННЯ

Промислові циклони ОЕКДМ-10 виготовляються як правого та лівого виконання.

У конструкції пиловловлювача передбачена трубка зливу вологи, що потрапляє у вихлопну трубу під час дощів.

Приклад умовного позначення циклону-розвантажувача типу ОЕКДМ К 16-01:

К - умовне позначення циклону типу Клайпедського ОЕКДМ;

16 - число, що означає діаметр корпусу циклону;

01 - праве виконання (вказується лише при замовленні).

К 16 циклон-розвантажувач типу К лівого виконання.

КОНСТРУКЦІЯ ЦИКЛОНІВ

Циклони ОЕКДМ-10 мають вищий коефіцієнт очищення внаслідок досконаліших конструктивних форм. Залишкова запиленість повітря після цих циклонів, встановлених на нагнітальних лініях, становить: для стружок та тирси 10-30 мг/м3, для деревного пилу від шліфувальних верстатів 90-100 мг/м3. Коефіцієнт місцевого опору – 5.

Накопичення деревних відходів у конічній частині циклонів різко знижує коефіцієнт очищення. Тому кожен агрегат необхідно герметично з'єднувати з бункером.

Місткість бункерів під циклони розраховують зазвичай на добове накопичення відходів (від 5 до 35 кв.м.)
